- GIS抗震首站竣工送電 泰達設計項目科技實踐
近日，天津市第99座220kV變電站---六里莊220kV輸變電工程送電成功，標志著由我公司承攬設計的又一220kV變電站順利建成投運。

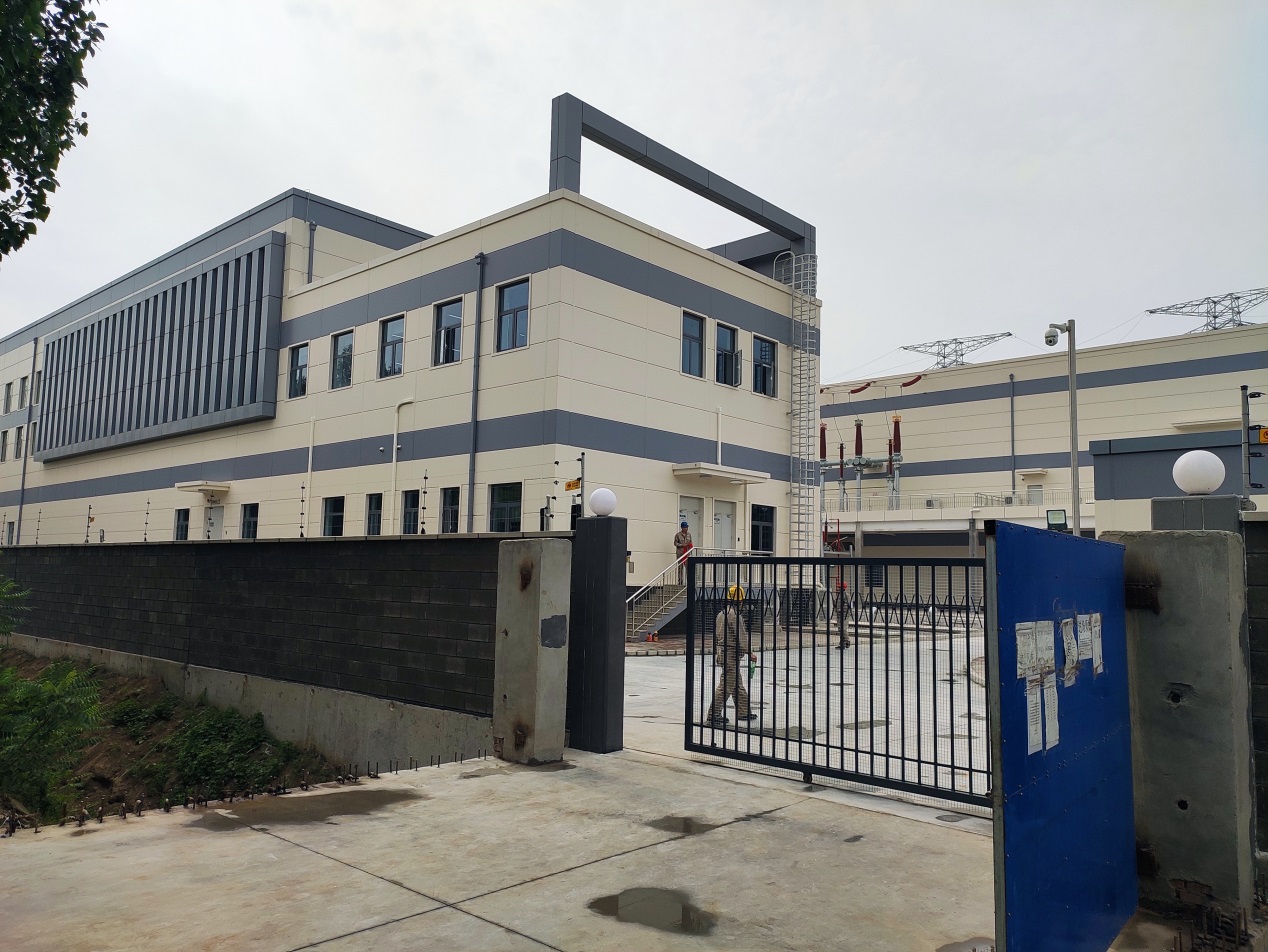

該工程位于天津市武清區梅廠鎮，站區內共建設四幢建筑，包括110千伏配電裝置樓、220千伏配電裝置樓、泵房和門衛。本期建設主變壓器2×240兆伏安，電壓等級220/110/35千伏，220千伏側進出線10回，110千伏側進出線10回，35千伏側進出線12回。
本工程采用博超公司的STD-R，配套使用了civil3D、lumion、 PKPM等專業設計軟件進行三維設計，開展多專業三維協同設計，搭建全站三維模型，實現全站可視化、信息化、數字化，推動數字信息在項目全壽命周期中的順暢流動，打破信息孤島，并順利移交國網平臺。

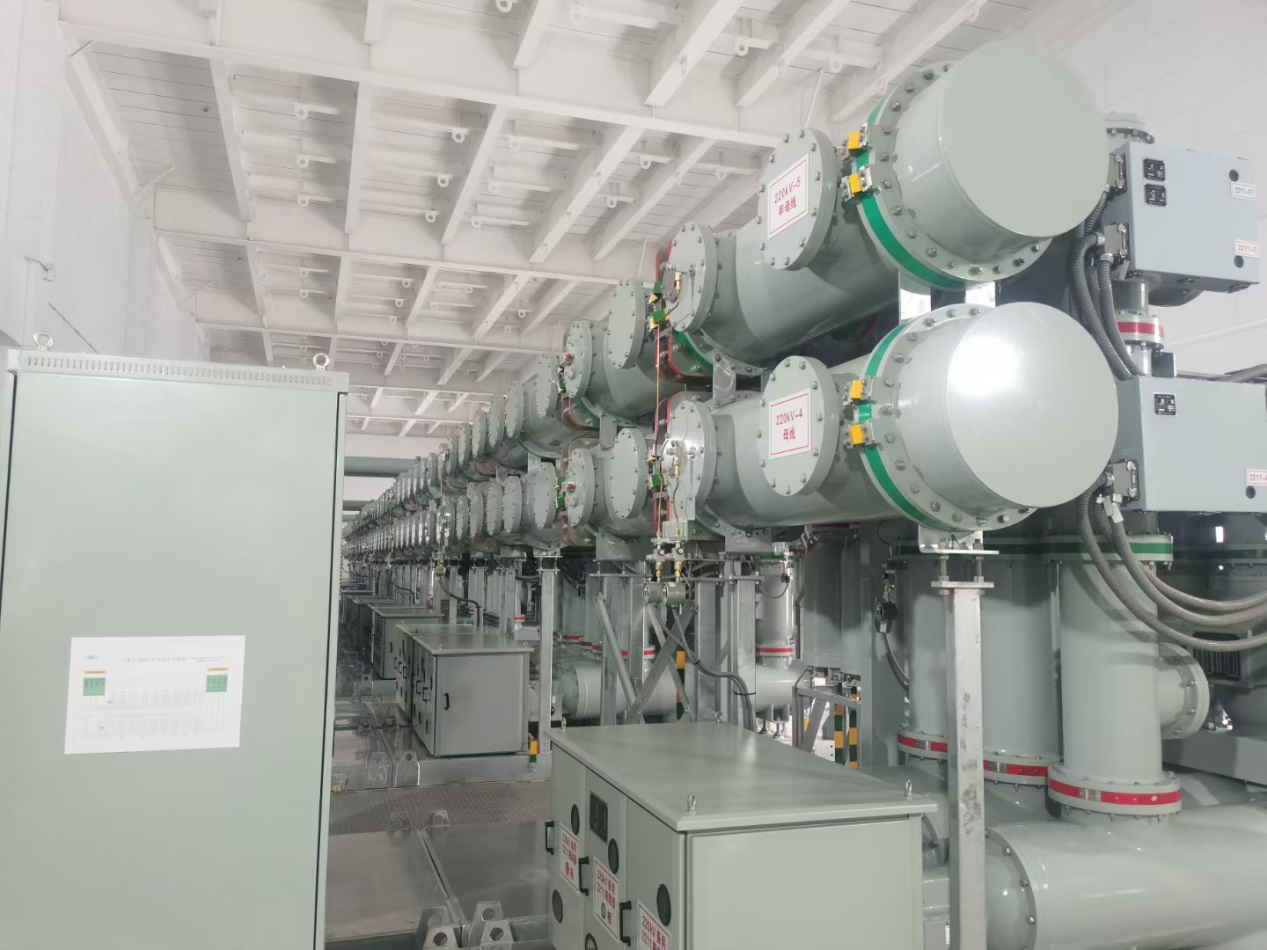

2016年修編《中國地震動參數區劃圖》后，天津地區大部分地區抗震設防烈度為8度，設計基本地震加速度值為0.20g，反應譜特征周期為0.4s。項目組開創了天津市電力公司第一個加入抗震設計的220kV樞紐變電站工程，且為全國首例將抗震裝置應用于GIS設備室的工程。在項目實施過程中，同步完成了天津電力公司《天津抗震設防8度地區220kV樞紐變電站電氣設備隔震和減震技術研究與應用》科技項目。
六里莊220kV變電站工程設計周期短、修改工作量大、流程復雜、設計難點多，項目組打破常規，創造多項“首次”，集思廣益、嚴肅節點，贏得了各參建方好評的同時，也為中國共產黨建黨100周年獻禮。泰達設計也將一直秉承著“成就您的愿望，實現我的價值”的企業使命，匠心鑄就每一件泰達設計精品。
